Essai de permeabilite porchet
L'essai de perméabilité Porchet, permet de mesurer la vitesse d'infiltration dans le sol. Egalement appelée méthode à niveau constant, elle est décrite dans l'annexe 3 de la circulaire n°97-49 du 22 mai 1997, relative à l'assainissement non-collectif. Les tests sont réalisés in-situ, dans un sol non saturé, ou dans la zone non-saturée du sol.
En pratique, des trous sont réalisés à la profondeur d'intérêt de l'étude. Ils sont remplis d'eau claire afin de mesurer la vitesse d'absorption dans le terrain. Il faut mesurer le volume d'eau introduit pendant la durée du test, volume nécessaire pour maintenir le niveau constant dans le trou.
Une phase d'imbibition ou de saturation est toujours nécessaire.
Pendant cette phase de remplissage des pores du sol, l'écoulement est transitoire. Quand la saturation est atteinte, l'écoulement devient permanent, et la valeur de la perméabilité tend à se stabiliser.
- à creuser un trou de dimension connue,
- à le maintenir en eau pendant une durée fixée à 4 heures,
- et ensuite, à mesurer la quantité d'eau à ajouter pour maintenir le niveau constant pendant 10 minutes.
En pratique, AVANT le test de perméabilité Porchet consistait donc à chronométrer l'infiltration d'un volume contenu dans une éprouvette graduée.
Outre le côté peu pratique sur le terrain, le technicien se retrouve avec 1, 2 ou 3 valeurs, prises après un certain temps de test.
Le test de permeabilite ... avec LE permea3

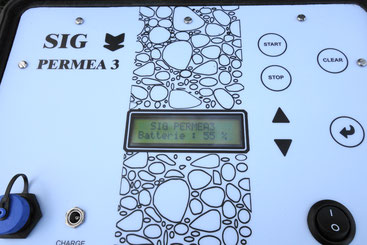

Avec le perméamètre de SIG
- Plus besoin de chronomètre.
- Plus besoin d'éprouvette graduée.
- Affichage de la perméabilité en temps réel.

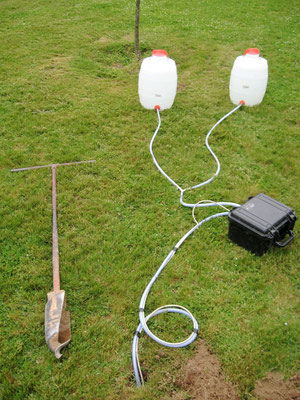

Le test de perméabilité est mis en place, toujours dans le trou fait à la tarière.
Un bidon de 25 litres, qui peut être couplé à une autre réserve d'eau, permet de le laisser en autonomie pendant le temps nécessaire pour obtenir la saturation, en fonction de la vitesse d'infiltration.
Le technicien peut continuer son étude, et revenir plus tard, ...ou un autre jour.
representation graphique
De retour au bureau, il suffit de brancher le câble de liaison à l'ordinateur, et de mettre l'appareil sous tension. Toutes les fonctions et commandes se font à partir de l'application logicielle.
Les résultats sont obtenus sous forme d'une courbe de mesures de la perméabilité K (mm/h) en fonction du temps, qui peut être insérée au format image dans n'importe quel rapport.
Quelques outils simples et pratiques permettent de calculer une moyenne de K, de zoomer sur la courbe, d'afficher la moyenne sur la partie zoomée.
Bien sûr styles, couleurs peuvent être personnalisés.
